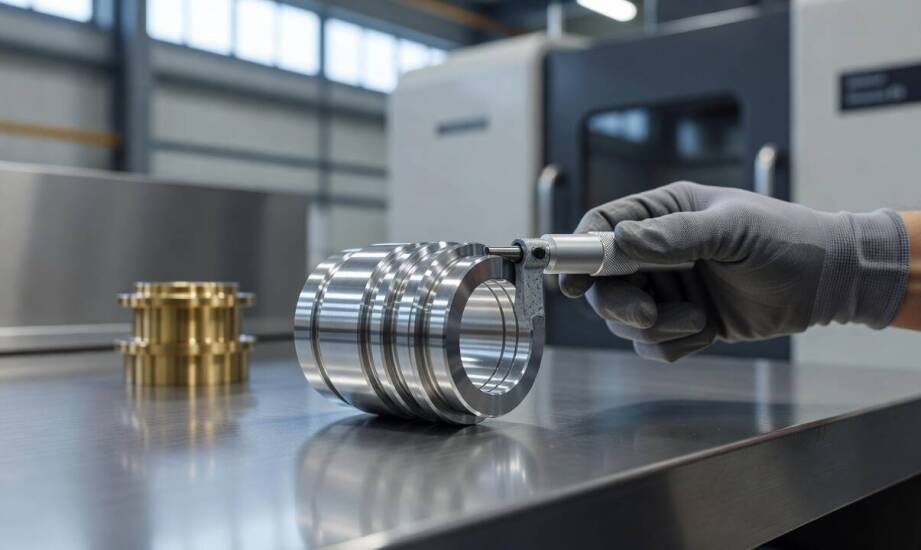

Dlaczego wąska tolerancja potrafi zmienić koszt i powtarzalność detalu obrabianego CNC

W produkcji seryjnej detali z aluminium powszechne bywają trudności na docelowym etapie montażu. Dzieje się tak nawet wtedy, gdy każda sztuka schodząca z obrabiarki bez najmniejszego problemu przechodzi rygorystyczną kontrolę wymiarową. Po złożeniu wytoczonego otworu ze współpracującym wałkiem stalowym nagle pojawia się nadmierny luz, a w innym miejscu nieoczekiwane zacięcie. Wynika to najczęściej z faktu, że skumulowane odchylenia z kilku wcześniejszych operacji przekroczyły zakładane widełki montażowe całego układu. Taki scenariusz z hali produkcyjnej dobitnie pokazuje, że samo mechaniczne spełnienie wartości zapisanych na rysunku technicznym nie zawsze gwarantuje poprawną współpracę części w zespole. Prawidłowo zaplanowany proces skrawania wymaga znacznie szerszego spojrzenia na późniejsze przeznaczenie elementu oraz fizykę samego materiału.

Wpływ tolerancji na przebieg obróbki i ryzyko braków

Tolerancja bezpośrednio decyduje o doborze konkretnych narzędzi skrawających, ustaleniu parametrów pracy obrabiarki oraz częstotliwości pomiarów wykonywanych w trakcie trwania całej serii. Węższa tolerancja wymiarowa na rysunku niemal zawsze wymaga zastosowania wolniejszych posuwów oraz znacznie częstszej kalibracji maszyny, co nieuchronnie wydłuża całkowity czas pojedynczego cyklu. Profesjonalne usługi cnc wiążą się w takich sytuacjach z wprowadzaniem dodatkowych kontroli międzyoperacyjnych, niezbędnych do utrzymania procesu w zakładanych ryzach.

Zbyt rygorystyczne podejście do dokładności wykonania odczuwalnie wpływa na stabilność produkcji. Przejście ze standardowych luzów montażowych na skrajnie wąskie tolerancje potrafi gwałtownie zwielokrotnić finalny koszt jednostkowy detalu. Wynika to przede wszystkim ze znacznie szybszego zużywania się płytek skrawających, wymuszonych przestojów maszyny oraz wyższego odsetka odrzutów na końcowym etapie inspekcji jakości. Zależności te pokazują, że optymalizacja wymogów rysunkowych zauważalnie redukuje wolumen złomu i bezpośrednio obniża nakłady finansowe ponoszone przez zlecającego.

Różnica pomiędzy tolerancją faktycznie wymaganą funkcjonalnie a tą wpisaną na rysunek wyłącznie z przyzwyczajenia odgrywa tutaj decydującą rolę. Tolerancja funkcjonalna wynika wprost z rzeczywistej analizy ciasności pasowania, kinematyki układu czy wymaganej szczelności hydraulicznej w konkretnym mechanizmie. Tolerancja zawężona domyślnie na wszystkich wymiarach bez wyraźnego powodu technologicznego jedynie zwiększa liczbę koniecznych operacji wykańczających bez realnej poprawy działania samego detalu. Doświadczony inżynier stara się ograniczyć ścisłe rygory tolerancji wyłącznie do kluczowych powierzchni współpracujących, podczas gdy całą resztę bryły pozostawia w granicach ogólnych norm. Ułatwia to znakomicie proces wytwarzania.

Stabilność tolerancji w aluminium i mosiądzu przy skrawaniu

Poszczególne stopy metali nieżelaznych w zupełnie odmienny sposób reagują na siły fizyczne występujące podczas toczenia i frezowania. Bezpośrednio przekłada się to na stabilność utrzymywania wymiarów w dużej serii. Mosiądz cechuje się dużą naturalną sztywnością, doskonałą skrawalnością oraz bardzo korzystnym mechanizmem łamania wióra. Taka przyjazna struktura materiałowa pozwala obrabiarce na utrzymanie stałej precyzji rzędu zaledwie kilku setnych części milimetra, nawet na bardzo cienkich ściankach czy przy nacinaniu drobnych zarysów gwintów.

Aluminium, jako surowiec o znacznie większej plastyczności i podatności na odkształcenia, łatwiej ulega zjawisku ugięcia pod naciskiem narzędzia skrawającego. Zjawisko to ujawnia się ze zdwojoną siłą w przypadku obrabiania elementów o relatywnie małej średnicy w stosunku do ich dużej długości całkowitej. Taka charakterystyka fizyczna wymusza na technologu dobieranie znacznie lżejszych parametrów przejścia oraz stosowanie dodatkowego, usztywniającego mocowania detalu w uchwycie maszyny. Praca ze stopami mosiądzu ułatwia osiągnięcie powtarzalnego wymiaru już przy pierwszej operacji, podczas gdy elementy wykonane z aluminium często wymagają zaplanowania dodatkowych cykli wykańczających. Tylko w ten sposób można skutecznie zniwelować sprężystość materiału i zagwarantować zgodność geometrii z rysunkiem.

Opisane różnice w obrabialności materiałów nabierają kluczowego znaczenia przy realizacji zleceń na detale o zróżnicowanych gabarytach, w tym o średnicach od 2 do 200 mm oraz długościach sięgających jednego metra. Firma Staltim Stawiarscy dobiera strategie obróbcze ściśle pod kątem specyfiki danego stopu, co pozwala zachować zakładane parametry wymiarowe. Zastosowanie odpowiedniego parku maszynowego do toczenia, frezowania i gwintowania materiałów nieżelaznych umożliwia realizację powtarzalnej produkcji komponentów przeznaczonych dla zakładów z branży motoryzacyjnej i oświetleniowej.

Świadome i przemyślane zarządzanie tolerancjami wymiarowymi na etapie projektowania pomaga skutecznie zrównoważyć wysoką jakość wykonania detalu z przewidywalnością kosztów jego wytworzenia. Zbyt luźne podejście do zachowania dokładności nierzadko kończy się poważnymi trudnościami na hali montażowej, a w skrajnych przypadkach prowadzi do przedwczesnej awarii całego podzespołu pracującego pod obciążeniem.

Bezkrytyczne i asekuracyjne zaostrzanie wymogów dla dosłownie każdej powierzchni detalu nie przynosi realnych korzyści technicznych, a jedynie gwałtownie podnosi wydatki materiałowe i spowalnia tempo realizacji zamówienia. Dopiero wnikliwa analiza rzeczywistych potrzeb funkcjonalnych danej części w połączeniu ze zrozumieniem specyfiki obrabianego stopu metalu pozwala na stworzenie zoptymalizowanego i opłacalnego procesu produkcyjnego.
